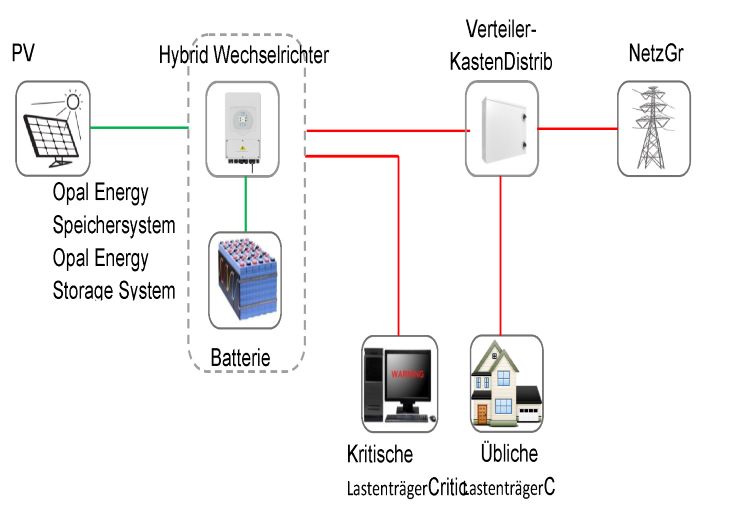

DC-Kupplungssystem

Diese Konfiguration ist ideal als Neuinstallation oder in dem Fall, dass ein bereits existierender, alter Netzwechselrichter ersetzt werden muss und das System in dem gleichen Zug mit einem Energiespeichersystem ergänzt werden soll. Ein Gleichstrom-gekoppeltes Hybridsystem ist einfach und im allgemeinen zuverlässlicher als ein Wechselstrom-gekoppeltes Hybridsystem. Lastenträger müssen in übliche kritische und nicht-kritische aufgeteilt werden. Übliche kritische Lasten sind z.B. Beleuchtung, Kühlschrank, WLAN, Computer etc. Nicht-kritische Lastenträger sind z.B. Klimaanlage, Küchengeräte etc.

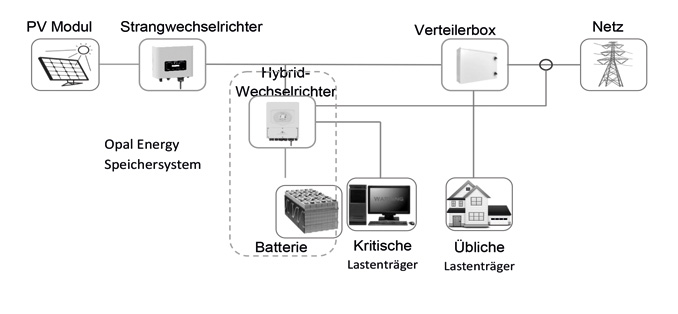

Wechselstrom-Kopplung Typ 1

Diese Konfgiguration integriert ein Energiespeichersystem in das existierende Netzverbundene Solarsystem und erlaubt es den Heimeigentümern somit, volle Kontrolle über die durch Solar produzierte Energie zu erhalten (Verkauf oder Eigenverbrauch der Energie). Sollte der bereits vorhandene Netzwechselrichter seine Funktion nicht erfüllen/ nicht funktionieren, kann dieser entfernt und die PV-Anlage an den OPAL Hybrid Wechselrichter angeschlossen werden, um das AC-gekoppelte System in ein DC-gekoppeltes zu verwandeln. Hierbei müsste ein externer Stromwandler eingebaut werden, um die Fließrichtung des Stroms zu erkennen.

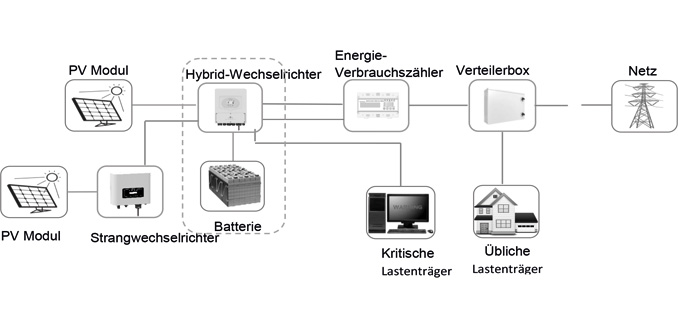

Wechselstrom-Kopplung Typ 2

Diese Art der Wechselstrom-Kupplung ist ähnlich zu derjenigen, bei dem ein existierendes netzverbundenes Solarsystem in ein Speichersystem umgewandelt wird. Der bereits existierende netzverbundene AC-Wechselrichter-Ausgang wird hier mit dem Hybrid-Wechselrichter verbunden. Mit diesem Arrangement kann sichergestellt werden, dass das System nicht in die gleiche Situation wie bei Kupplungstyp 1 gerät, welche dafür sorgt, dass die Energie aus dem Strangwechselrichter-Ausgang direkt die Batterie lädt.
